Riparazione della stampante

In questa sezione viene descritto come trasportare la stampante per riparazioni.

Importante

  • Non è possibile estrarre l'inchiostro dai serbatoi d'inchiostro.

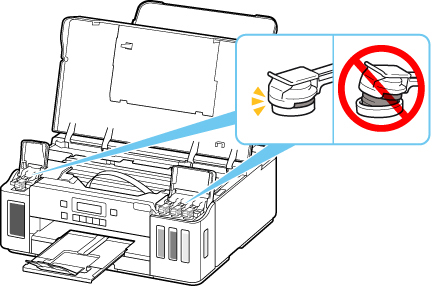

  • Assicurarsi che i coperchietti dei serbatoi d'inchiostro siano ben chiusi. Se il coperchio serbatoio dell'inchiostro è aperto, chiudere correttamente il coperchietto del serbatoio.

  • Premere il pulsante ON per spegnere la stampante con le testine di stampa installate. La stampante protegge le testine di stampa coprendole automaticamente per impedire che si secchino.

  • Non rimuovere le testine di stampa. Potrebbe verificarsi una fuoriuscita d'inchiostro.

  • Se l'interno della stampante si sporca, pulire con un panno morbido inumidito solo con acqua e ben strizzato.

  • Quando si trasporta la stampante, avvolgere la stampante in una busta di plastica per evitare fuoriuscite d'inchiostro.

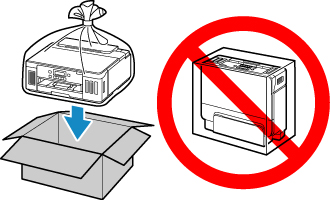

  • Imballare la stampante in una scatola robusta e posizionarla con la parte inferiore rivolta verso il basso, utilizzando sufficiente materiale protettivo da garantire un trasporto sicuro.

  • Non inclinare la stampante, altrimenti si potrebbe verificare una fuoriuscita d'inchiostro.

  • Quando si contatta uno spedizioniere per la gestione del trasporto della stampante, richiedere che sull'imballo venga apposta la scritta "ALTO" per mantenere la stampante con la parte inferiore rivolta verso il basso. Contrassegnare anche con "FRAGILE" o "MANEGGIARE CON CURA".

  • Maneggiare con cura e assicurarsi che la scatola rimanga in piano e che NON venga capovolta o girata su un lato, in quanto la stampante potrebbe subire danni e potrebbe verificarsi una fuoriuscita d'inchiostro dalla stampante.

Verifica dello stato della stampante

Chiusura della valvola d'inchiostro

  1. Assicurarsi che la spia ON non sia accesa e scollegare il cavo di alimentazione.

    Importante

    • Non scollegare la stampante quando la spia ON è accesa o lampeggia, poiché questa operazione potrebbe danneggiare la stampante o provocare il malfunzionamento della stampante, rendendo impossibile la stampa.

  2. Aprire il coperchio superiore.

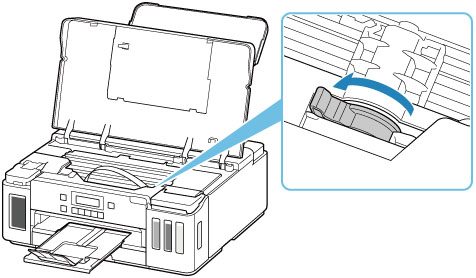

  3. Inclinare con fermezza la leva valvola d'inchiostro verso sinistra.

    Vedere Fissaggio del supporto della testina di stampa.

Impostazione della stampante sulla modalità di trasporto

  1. Premere il pulsante Impostazione (Setup), utilizzare il pulsante Sinistra Destra per selezionare Manutenzione (Maintenance), quindi premere il pulsante OK.

  2. Utilizzare il pulsante Sinistra Destra per selezionare Modalità di trasporto (Transport mode) e premere il pulsante OK.

  3. Utilizzare il pulsante Sinistra Destra per selezionare Sì (Yes) e premere il pulsante OK.

    Nota

    • Quando si attiva la modalità di trasporto e si prosegue con la procedura, la stampante si spegne automaticamente.

  4. Aprire il coperchio superiore.

  5. Inclinare con fermezza la leva valvola d'inchiostro verso sinistra.

  6. Chiudere delicatamente il coperchio superiore.

    La stampante è spenta.

  7. Assicurarsi che la spia ON non sia accesa e scollegare il cavo di alimentazione.

    Importante

    • Non scollegare la stampante quando la spia ON è accesa o lampeggia, poiché questa operazione potrebbe danneggiare la stampante o provocare il malfunzionamento della stampante, rendendo impossibile la stampa.

    8. Vedere Fissaggio del supporto della testina di stampa.

Fissaggio del supporto della testina di stampa

  1. Se il coperchio superiore è chiuso, riaprirlo.

  2. Assicurarsi che il supporto della testina di stampa sia spostato sulla destra.

    Se il supporto della testina di stampa non è a destra, spostarlo verso destra.

    Se il supporto della testina di stampa non si sposta, procedere al passo 4.

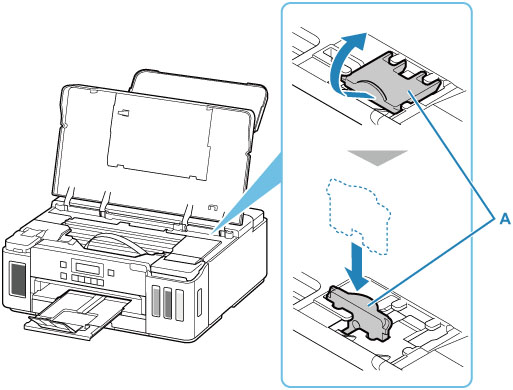

  3. Rimuovere il blocco carrello (A) e inserirlo saldamente nel foro.

    Sollevare il blocco carrello mentre lo si tira verso di sé, quindi inserirlo secondo l'orientamento mostrato.

    Nota

    • Inserire la parte sporgente del blocco carrello in corrispondenza della parte incava della stampante.

  4. Aprire il coperchio serbatoio dell'inchiostro per assicurarsi che i coperchietti del serbatoio siano chiusi e quindi chiudere il coperchio serbatoio dell'inchiostro.

  5. Chiudere delicatamente il coperchio superiore.

    6. Vedere Imballaggio della stampante.

Imballaggio della stampante

  1. Ritrarre il vassoio di uscita della carta e l'estensione del vassoio di uscita.

  2. Ritrarre il supporto per la carta, quindi chiudere il vassoio posteriore.

  3. Scollegare il cavo e il cavo di alimentazione.

  4. Utilizzare del nastro adesivo per fissare tutti i coperchi o il cassetto alla stampante, in modo da evitarne l'apertura.

  5. Imballare la stampante nella busta di plastica.

    Sigillare l'apertura della busta di plastica con del nastro per evitare fuoriuscite d'inchiostro.

  6. Imballare la stampante nella scatola.

    Applicare del materiale protettivo sulla stampante per imballarla in sicurezza nella scatola.

    Importante

    • Trasportare la stampante come mostrato nella figura riportata di seguito. Se la si prende dal cassetto durante il trasporto, il cassetto potrebbe uscire dalla stampante.
